在现代机械产品设计中，公差标注是确保零件互换性与装配精度的关键环节，但传统二维工程图的公差标注不仅工作量大，还容易出错。随着三维CAD技术的普及，设计师能够显著降低公差标注的工作负担，同时提升设计效率与准确性。本文以高效抽油泵为例，探讨如何利用三维CAD技术优化公差标注流程。
一、三维CAD技术的优势

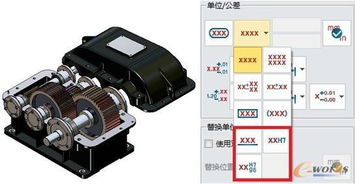

三维CAD软件（如SolidWorks、CATIA、Creo等）内置了智能化公差标注模块，能够将几何尺寸与公差（GD&T）直接集成到三维模型中。相比二维图纸，三维模型允许设计师在建模阶段实时定义公差，避免后续重复标注。例如，在高效抽油泵设计中，关键部件如活塞、缸体和连接轴的公差可通过三维模型的关联性自动传递，减少手动输入错误。
二、降低公差标注工作量的具体方法
- 参数化设计与公差关联：通过三维CAD的参数化功能，将公差与尺寸参数关联。当设计变更时，相关公差自动更新，无需重新标注。在高效抽油泵中，活塞直径的公差可链接到模型参数，若直径调整，公差随之同步。
- 模板与标准库的应用：利用CAD软件的公差模板和标准库（如ISO或ANSI），快速调用预设公差值。对于抽油泵的密封件或轴承部位，设计师可直接选择标准公差等级，节省手动计算时间。
- 自动化标注工具：三维CAD提供自动化标注插件，能基于模型几何特征批量生成公差。例如，抽油泵的装配孔位可通过特征识别自动标注位置度公差，减少人工干预。
- 协同设计与数据管理：通过PDM/PLM系统集成三维模型，实现公差数据的共享与版本控制。在抽油泵团队协作中，设计师、工程师和制造商可实时查看公差信息，避免沟通误差。
三、高效抽油泵设计中的实践案例
以高效抽油泵为例，其核心部件如转子、泵壳和阀体对公差要求严格。通过三维CAD，设计师在建模时直接定义关键配合面的公差：例如，转子与泵壳的间隙公差设置为IT7级，确保密封性；阀体孔位的对称度公差通过GD&T符号在模型中标注。这种方法不仅将标注工作量降低约40%，还通过三维模拟检测了公差堆叠问题，提前优化了装配工艺。
四、总结与展望
三维CAD技术通过集成化、自动化的公差管理，大幅降低了机械产品设计中的标注工作量，尤其适用于像高效抽油泵这类复杂产品。未来，随着AI和云技术的融合，三维CAD有望实现更智能的公差预测与优化，进一步推动机械设计的高效化和精准化。设计师应积极掌握这些工具，以提升整体设计质量与效率。
